咨询热线
0755-82542786
产品介绍：Teflon™ FEP、PFA和Tefzel™ ETFE薄膜是透明的热塑性薄膜，可以通过热封、热成型、真空成型、熔融粘接、粘合剂层合、表面金属化等加工方式与各类材料复合，也可作为热熔粘合剂。
产品特征：Teflon™/Tefzel™薄膜不仅加工方式多样，井且具有独特的性能，这是其它塑料薄膜所无法媲美的。
Teflon™ FEP、PFA和Tefcel™ ETFE薄膜是透明的热塑性薄膜，可以通过热封、热成型、真空成型、熔融粘接、粘合剂层合、表面金属化等加工方式与各类材料复合，也可作为热熔粘合剂。
Teflon™/Tefzel™薄膜不仅加工方式多样，井且具有独特的性能，这是其它塑料薄膜所无法媲美的。
| 性质 | ASTM标准 | 单位 | Teflon™ FEP 薄膜 | Teflon™ PFA薄膜 | Teflon™ ETFE 薄膜 | |
| 机械性能 | ||||||
| 拉伸强度 | D882 | MPa | 27 | 27 | 41 | |
| 断裂伸长率 | D882 | % | 300 | 300 | 100-400 | |
| 拉伸模量 | D882 | MPa | 480 | 480 |
|
|
| 抗冲击强度 | 杜邦气动冲击 测试仪 | J/m | 7.7 X103 | 6.2 X104 | Nobreak | |
| 耐折强度（MIT） | D2176 | MIT | 10,000 | 100,000 | 400,000 | |
| 抗撕裂强度(初始） | D1004 | N/mil | 2.65 | 4.90 | - | |
| 抗撕裂强度(传递) | D1922 | N/mil | 1.23 | 0.74 | 2.94 | |
| 破裂强度(Mullen) | D774 | kPa | 76 |
|
- | |
| 热学性质 | ||||||
| 熔点 | D3418 (DTA) | °C | 260-280 | 302-310 | 250-270 | |
| 导热系数 | Cenco -Fitch | W/(m.k) | 0.195 | 0.195 | 0.24 | |
| 比热 | - | J/(kg.k) | 1172 | 1172 | 250 | |
| 尺寸稳定性 | 30 分钟，150°C | % |
MD=0.72 膨胀 TD=2.2收缩 |
MD=1收缩 TD=1收缩 |
md=o收缩 TD=4-7收缩 |
|
| 极限氧指ft | D2863 | % | 95 | 95 |
|
|
| 电学性能 | ||||||
| 介电强度 (23°C 60Hz, 0.025mm) | D149A | kV/mm | 260 | 260 | 160 | |
| 介电常数 (25°C, 100Hz 到 1MHz） | D150 |
|
2.0 | 2.0 | 2.7 | |
| 耗散因子 (25〇C, 100Hz 到 1MHz） | D150 |
|
0.0002 -0.0007 | 0.0002 -0.0007 | 0.0008 | |
| 体积电阻率 (-40°C 到240℃） | D257 | Ohm cm | >lxl018 | >lxl017 | >1 x 1017 | |
| 化学性质 | ||||||
| 吸湿率 | - | % | <0.01 | <0.02 | <0.02 | |
| 气体渗透率 | D1434 | cm3/(m224 h atm) |
|
|
|
|
| 二氧化碳 |
|
|
25.9 X103 | 14X103 | - | |
| 氮气 |
|
|
5X103 | 2.0 X103 | - | |
| 氧气 |
|
|
11.6X103 | 6.7 X103 | - | |
| 蒸汽渗透率 | E96 | g/(m2.d) |
|
|
|
|
| 水 |
|
|
7.0 | 2 | - | |
| 其它性质 | ||||||
| 密度 | D1505 | kg/m3 | 2150 | 2150 | 1730-1770 | |
| 动摩擦系数(薄膜/钢） | D1894 |
|
0.1-0.3 | 0.1-0.3 | 0.3-0.5 | |
| 折射率 | D542 |
|
1.341 -1.347 | 1.350 | 1.403 | |
| 太阳光透射率 | E424 | % | 96 | 96 | 94 | |
除特別指明，本表所列数值为厚度为0.025mm的FEP薄膜和厚度0.050mm的PFA薄膜的性质

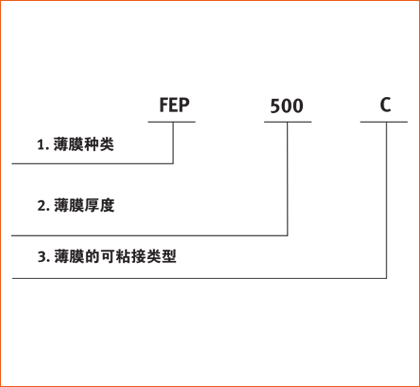

1.薄膜种类
FEP, PFA, ETFE
2.薄膜厚度
500相当于5mil,为125微米(lmil=25微米)
3.薄膜的可粘接类型
FEP: A-表面未处理；C-单面可粘；C20-双面可粘；L-耐环境应力开裂
PFA: LP-表面未处理；CLP-单面可粘；CLP20-双面可粘
Tefzel™ETFE: LZ型号-一般类型薄膜；CLZ型号-单面活化处理薄膜；CLZ20型号-双面可粘
连续使用温度范围：
•FEP： 240-205°C, PFA： 240-260°C, EFTE： 240-150°C
熔点：
•FEP： 250-280°Cf PFA： 300-310°C, ETFE： 250-270°C
•Teflon™树脂在所有塑料中化学情性最高
•几乎能抵抗所有化学品的腐蚀
•符合美国食品药品管理局与食品接触材料的标准
•各种气体、液体、蒸汽渗透率低
•高介电强度，厚25 μm 的薄膜介电强度高于260kV/mm
•介电常数低，并且在很宽的温度和频率范围内变化很小
•表面不粘和低摩擦性能
•耐机械冲击和撕裂
•在低温下依然可以保持良好物理性能
•非常适于户外应用，FEP薄膜在佛罗里达州户外曝晒20年后几乎无变化
•Teflon™薄膜透光率高达96%,不因阳光暴晒而大幅下降
•Teflon™薄膜不含増塑剂和其它添加剂
•稳定的可加工性
•薄膜厚度均匀，无针孔
•Teflon™ FEP和PFA氧指数为95%
•Tefzel™ ETFE氧指数为30%
•光伏封装前板
•医疗包装
•柔性电路板封装
JIS规格
| 规格号码 | 规格名称 |
| JIS K6885 | SEAL用四氟乙烯树脂生料带(末加工Tape) |
| JIS K6886 | 四氟乙烯树脂产品的尺寸 |
| JIS K6887 | 四氟乙烯树脂 |
| JIS K6888 | 四氟乙烯树脂板 |
| JIS K6889 | 四氟乙烯树脂圆形棒 |
| JIS K6890 | 四氟乙烯树脂管 |
| JIS K6891 | 四氟乙烯树脂成型粉试验方法 |
| JIS K6892 | 四氟乙烯树脂糊状挤出成型粉试验方法 |
| JIS K6893 | 四氟乙烯树脂乳液试验方法 |
| JIS K6894 | 四氟乙烯树脂处理涂层(coating |
| JIS K6895 | 四氟乙烯树脂产品的尺寸测量法 |
| JIS K6896 | 四氟乙烯树脂成型粉末 |
| JIS K6897 | 四氟乙烯树脂管 |
ASTM规格
| Teflon™ PTFE树脂 | ||||||
| 规格号码 | 规格名称 | |||||
| ASTM D1457 | PTFE Molding and Extrusion Materials | |||||
| ASTM D4894 | PTFE Granular Materials | |||||
| ASTM D4441 | Aqueous dispersions of PTFE | |||||
| ASTM D4895 | PTFE resin produced from dispersion(Fine Powder) | |||||
| ASTM D1710 | PTFE Fluoropolymer Rod | |||||
| ASTM D2571 | PTFE-backed pressure-sensitive electrical insulating tape | |||||
| ASTM D3 293 | PTFE resin molded sheet | |||||
| ASTM D3 294 | PTFE resin molded basic shapes | |||||
| ASTM D3295 | PTFE tubing | |||||
| ASTM D3308 | PTFE resin skived tape | |||||
| ASTM D1000 | Method of testing pressure-sensitive adhesive-coated tapes used forelectrcal insulation | |||||
| ASTM D1895 | Test methods for apparent density, bulk factor and pourability of plastic materials | |||||
| ASTM D1675 | Method fo testing PTFE tubing | |||||
| ASTM D3 297 | Practice for molding and machining tolerance for PTFE resin | |||||
| ASTM D902 | Method of testing flexible resin-coated glass fabrics and glass fabric tapes used for electrical insulation | |||||
| ASTM D3369 | PTFE fluoropolymer resin cast film | |||||
| ASTM F423 | PTFE plastic-lined ferrous metal pipe and fittings | |||||
| Teflon™ FEP 树脂 | ||||||
| 规格号码 | 规格名称 | |||||
| ASTM D2116 | FEP-Fluoroplymer Molding and Extrusion Materials | |||||
| ASTM D3296 | FEP-Fluoropolymer resin tubing | |||||
| ASTM D3368 | FEP-Fluoropolymer resin sheet and film | |||||
| ASTM F546 | FEP plastic-lined ferrous metal pipe and fittings | |||||
| Teflon™ PFA树脂 | ||||||
| 规格号码 | 规格名称 | |||||
| ASTM D3307 | PFA-Fluoropolymer Molding and Extrusion Materials | |||||
| ASTM F718 | PFA plastic-lined ferrous metal pipe and fittings | |||||
UL标准
| 规格号码 | 规格名称 |
| UL-1581 | 200°C Fixture Wire, TefLonTM FEP |
| UL-758 | 150°C and 200°C Appliance Wire； TetlonTMFEP and 250°C TeflonTMFEP PFA/PTFE |
CSA标准
| 规格号码 | 规格名称 |
| C-22.2No.210 | Appliance Wiring Material； 250°C Teflon™ PTFE/PFA, 200°C Teflon™ FEP |
| C-22.2No.127 | Equipment Lead Wire； 250°C Teflon™PTFE/PFA( 200°C TeflonTM FEP and 150°C TeflonTM FEP |
Military Specifications
| 规格号码 | 规格名称 |
| Mil-W-22729/1-12,20-31 | Wire, Electrical, Fluoropolymer insulated Extruded PTFE |
| Mil-W-22729/13,14,15 | Wire, Electrical, Fluoropolymer insulated FEP |
| Mil-C-27500C | Jaketed Materials; Teflon™ PFA |
氟化树脂的现有化学物质名称整理号码
| 名称 | 简称 |
现有化学 物质名称 整思号码 |
| 四氟乙烯 | PTFE | 6-939 |
| 四氟乙烯共聚合物 | PFA | 6-944 |
| 四氟乙烯•六氟丙烯共聚物 | FEP | 6-946 |
•使用前请务必阅读产品安全说明书(MSDS)。如需要最新的MSDS,请联系您当地的销售代表。
•要加热至260°C时，一定要安装排气装置，使排气与换气充分进行，以避免吸入分解之气体。
注意事项
•若香烟附着氟塑料时，可能会有吸入分解气体的危险，因此在使用场所或工作场所一律禁烟，并且禁止携带香烟进入。
•使用后，应将衣服上附着的灰尘抖落，手脸洗净，不要让氟塑料附着于香烟上。
•本商品并无针对人体移植，或医疗用途设计生产。
•要废弃时，一定要依照废弃物处理及清扫的相关法律进行，绝对不可燃烧。
•不能使用于工作范围以外。
手机站
瑞海发首页
粤公网安备 44030402001371号
