咨询热线
0755-82542786
色相：蓝相
耐候性：好
遮盖强度：高
淳泰™ R-103是一种用氯化法工艺制取的金红石型二氧化钛颜料。它的高遮盖力和非常蓝的色相使得在低用量时就能使树脂产生明亮的洁白色。
淳泰™ R-103是一种用氯化法工艺制取的金红石型二氧化钛颜料。它的高遮盖力和非常蓝的色相使得在低用量时就能使树脂产生明亮的洁白色。
淳泰™ R-103是专门研制以减少改性料树脂和塑料制成品在加工过程及暴露于紫外线时可能发生的变色。
淳泰™ R-103的干粉包装分为25公斤聚乙烯塑料袋和1公吨太空袋包装。货物运输分为整柜(20公吨)起运的美金贸易，以及在中国地区进行陆路装运的现货贸易。散包订购，也可通过获得钛白科技授权的经销商购买。
淳泰™ R-103符合NSF国际标准，适合用于塑料管材。
| 二氧化钛，最低重量% | 96 |
| 氧化铝，最高重量% | 3.2 |
| 有机处理，碳含量% | 0.2 |
| 比重密度 | 4.1 |
| pH (水性浆料) | 6.5 |
| 电阻值 (水性浆料) | 4 |
淳泰™ R-103独特的氧化铝表处理，使之具有优秀的抗黄变性能：

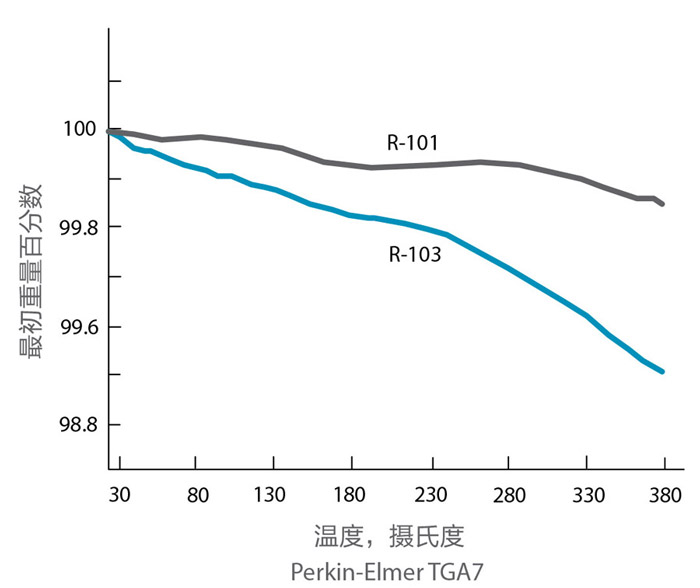

淳泰™ R-103的挥发性能适用于所有的应用所用的加工工艺，除了高温聚乙烯淋膜和聚乙烯挤出涂膜。如果有上述要求，建议使用淳泰™ R-101、淳泰™ R-104或淳泰™ R-350。
淳泰™ R-103特殊的表面处理使它非常适用于液态体系如填塑剂、液体颜料体系。它的蓝色色相、高遮盖力及在液态体系中良好的分散性使淳泰™ R-103广泛应用于高浓度色浆、软质PVC和PVC溶胶的应用。

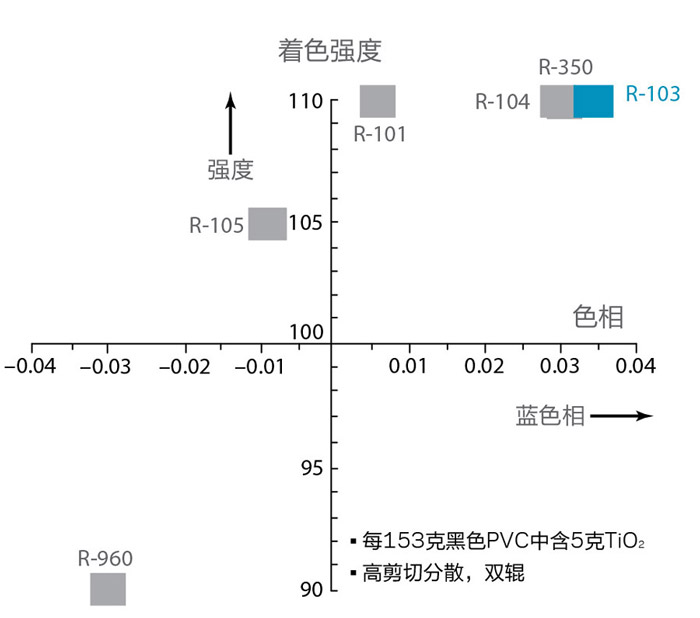

| 遮盖力 | 高 |
| 色相 | 蓝相 |
|
在下列物料中的分散性： 增塑PVC树脂 塑溶胶 干混合工艺 熔融混合料 |
优 一般 好 优 |
| 抗絮凝作用 | 非常好 |
| 抗黄变性能 | 优 |
| 耐候性 | 好 |

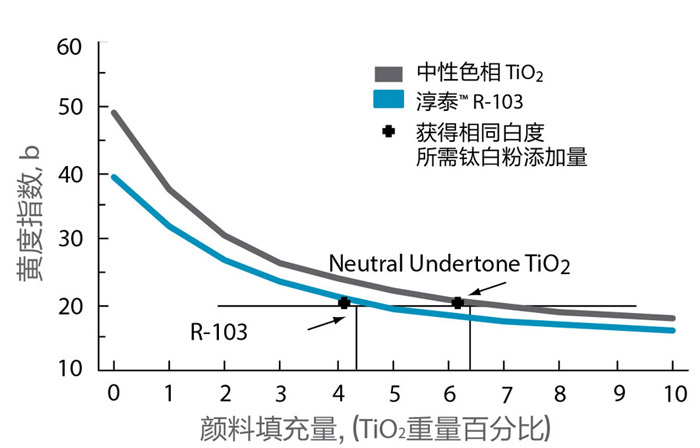

淳泰™ R-103的特殊蓝色相在用于象ABS那样的天然有色树脂时具有特别价值。与中性色相的钛白粉相比，最多可节省30%的用量就能使最终产品达到同样要求。(以下数据所用树酯为Cycloac® TD 1001 ABD)

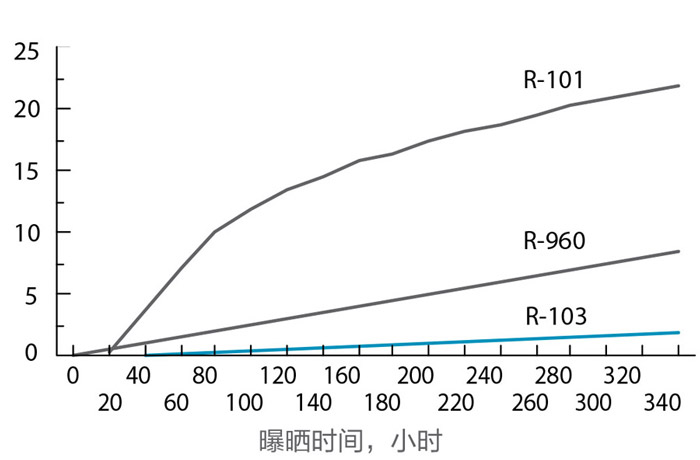

Delta b* 作为紫外线曝晒时间的一丁函数。试验是以重量百分比为2.6%的TiO2加入到低密度聚乙烯中进行的。该体系是用0.3%HALS和0.3%BHT作 稳定处理的。用F15FT8/BLB黑光，于离样品25厘米处照射，作曝晒处理。
| 制品 | 规格 | ||||||
| R-101 | R-102 | R-103 | R-104 | R-105* | R-350 | R-960* | |
| 聚乙嫌/聚丙烯 | |||||||
| 注塑成型 | • | • | • | • |
|
♦ |
|
| 吹塑成型 | • | • | • | • |
|
♦ |
|
| 吹膜 | • | • | • | • |
|
♦ |
|
| 淋膜 | • | • | • | • |
|
♦ |
|
| 高温淋膜或挤出覆膜 | ♦ |
|
|
♦ |
|
♦ |
|
| 户外耐候性产品* |
|
|
|
|
♦ |
|
• |
| 液体着色剂 |
|
♦ | • |
|
|
|
|
| 聚氯乙烯 | |||||||
| 室内用，硬质 | • | ♦ | • | • |
|
|
|
| 户外用，粉化级 | • | ♦ | • | • |
|
|
|
| 户外用，非粉化级 |
|
|
|
|
♦ |
|
♦ |
| 软质 | • | ♦ | • |
|
• |
|
|
| 塑溶胶 |
|
♦ | • |
|
• |
|
• |
| 铅稳定体系 |
|
|
• |
|
♦ |
|
• |
| 管材M | • | ♦ | • | • |
|
|
|
| ABS |
|
• | • | • |
|
♦ | • |
| 聚苯乙烯 | • | • | ♦ | ♦ |
|
|
• |
| 聚碳酸酯 | • | • | • | • |
|
|
• |
| 聚酰胺 | • | • | • | • |
|
|
• |
| 聚酯 | • | • | • | • |
|
|
• |
| 热固性材料(PES) | • | • | • | • |
|
|
• |
♦最佳牌号 •可用牌号
*牌号R-105和R-960是耐候性最高的牌号，推荐用于需要较长户外使用寿命的所有应用。
**R-101, R-102, R-103, R-104等牌号已获NSF国际认可，可以在塑料管材中使用。
手机站
瑞海发首页
粤公网安备 44030402001371号
