收藏瑞海发 网站地图 联系瑞海发

欢迎光临瑞海发官方网站!

瑞海发 · 塑料王氟塑料注塑/挤出成型加工专家

全国咨询热线0755-82542786

美国科慕(原杜邦)精选代理商 - 瑞海发

咨询热线

0755-82542786

Ti-Pure® R-101

Ti-Pure® R-101

钛白粉 Ti-Pure® R-104

色相:非常蓝

遮盖强度:高

抗裂孔性:优秀

Ti-Pure® R-104 是采用氯化法工艺生产的金红石钛白粉颜料。它经过特别设计,可以为高浓度热塑性色母赋予出色的熔体流动性能。

钛白粉 Ti-Pure® R-104
服务热线: 0755-82542786

产品介绍

 Ti-Pure® R-104
产品说明

Ti-Pure® R-104 是采用氯化法工艺生产的金红石钛白粉颜料。它经过特别设计,可以为高浓度热塑性色母赋予出色的熔体流动性能。

Ti-Pure® R-104 呈现为蓝色相,具有着色强度高的特点。Ti-Pure® R-104 在高温挤出覆膜和淋膜应用中,表现出绝佳的抗裂孔性。Ti-Pure® R-104 成品为精细干燥的白色粉末,


运输容器

Ti-Pure® R-104 金红石钛白粉采用两种可回收的包装,可满足不同用户的需要:

25 公斤聚乙烯袋包装

淳泰TM R-103符合NSF国际标准,适合用于塑料管材。

物理性质

钛白粉,最低重量% 97
三氧化二铝,最高重量% 1.7
有机处理物,碳重量% 0.3
比重 4.2

一般性质

遮盖强度
色相 非常蓝
可观察到分散性:
热塑性
干燥混合操作性能
SFlb 优秀
优秀
对熔体流动的影响 最小
抗裂孔性 优秀
耐老化性能 在 PVC 应用中达到“粉化”级别

熔融指数

Ti-Pure® R-104 经过独特的表面处理,使得它对色母熔体流动性质的影响达到最小。因而色母生产商可以在熔融指数相对较低的树脂中大量添加本产品,材料的熔融加工性却依然出色。Ti-Pure® R-104和 R-101 对熔融指数的影响如下表所示。

对熔融指数的影响
三种树脂中的影响
颜料 重量% 12 22 70
R-101 50 7.4  —
R-104 50 9.3
R-101 60 4  —
R-104 60 8.1  —
R-101 70  无  —
R-104 70 5.4 10.2  —
R-101 80  —  无
R-104 80 10.6

建议用途

Ti-Pure®R-104 主要为塑料应用而设计。在要求热塑性色母采用高浓度颜料,以及要求对熔体流动的影响为最小时,Ti-Pure®R-104的这些性质格外有用。这一优点加上下面将要介绍的特点,使得Ti-Pure®R-104 成为彩色配方设计师的挚爱。

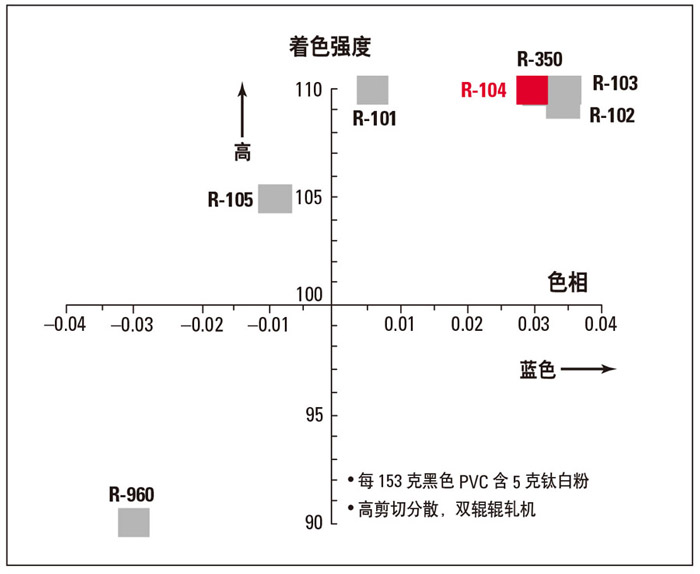

光学性质

光学性质

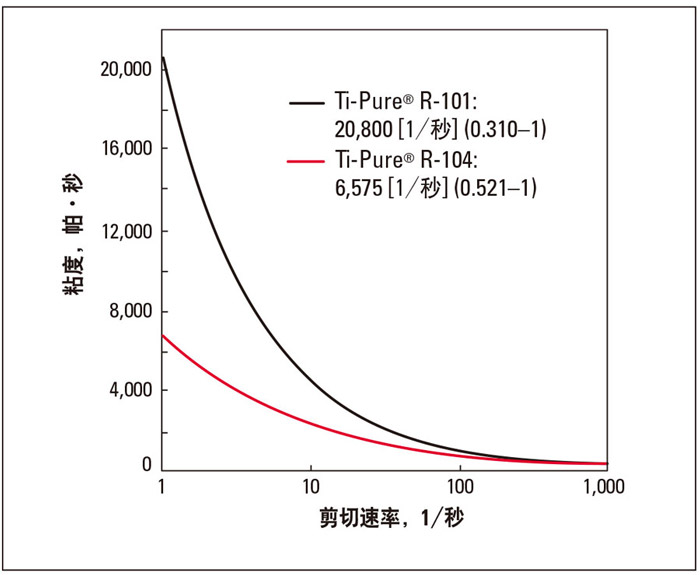

70% 钛白粉色母的熔体流变 (190°C, 12 MFI LDPE)

虽然熔融指数是测量相对性能的一种好方法,但这种方法没有太多地考虑实际工艺条件。毛细熔体流动测量方法弥补了这个不足,它允许在处理设备的正常范围之外测量粘度。从图 2 可以看出,在70% 低密度聚乙烯色母中使用 Ti-Pure® R-104 后,粘度显著降低。

70% 钛白粉色母的熔体流变 (190°C, 12 MFI LDPE)

内部混合器功率曲线 (R-104 和 R-101 标准曲线)

Ti-Pure®R-102 的挥发性使它能够在除高温薄 PE 淋膜或 PE 挤出覆膜之外的所有应用中进行加工(以下两张图)。对于这两种要求苛刻的应用,建议使用 Ti-Pure® R-101、R-104 或 R-350 牌号。

内部混合器功率曲线 (R-104 和 R-101 标准曲线)

产品参数

制品 规格
R-101 R-102 R-103  R-104 R-105* R-350 R-960*
聚乙嫌/聚丙烯
注塑成型

吹塑成型

吹膜

淋膜

高温淋膜或挤出覆膜



户外耐候性产品*




液体着色剂




聚氯乙烯
室内用,硬质


户外用,粉化级


户外用,非粉化级




软质


塑溶胶


铅稳定体系



管材M


ABS

聚苯乙烯

聚碳酸酯

聚酰胺

聚酯

热固性材料(PES)

♦最佳牌号    •可用牌号

*牌号R-105和R-960是耐候性最高的牌号,推荐用于需要较长户外使用寿命的所有应用。

**R-101, R-102, R-103, R-104等牌号已获NSF国际认可,可以在塑料管材中使用。

专业生产线

专业生产线

荣誉证书

荣誉证书

热品推荐 / Hot product
铁氟龙™ FEP 聚全氟乙丙烯

铁氟龙™ FEP 聚全氟乙丙烯

连续最高使用温度:200℃极限氧指数(LOI):95%Teflon™FEP为四氟乙烯与六氟丙烯的共聚合产物,是一种可以熔融挤出成型的树脂,因其优越的加工性,使得Teflon™的用途增加,连续最高使用温度为200°C。成型法与PFA相同,使用熔融挤出成型、传递成型、模压成型等方法。
铁氟龙™ PFA 四氟乙烯-全氟乙烯基烷氧基醚共聚物

铁氟龙™ PFA 四氟乙烯-全氟乙烯基烷氧基醚共聚物

耐热性:耐热性基准-连续最高使用温度,PFA为260℃。阻燃性:Teflon™极限氧指数(LOI)为95%以上的难燃性材料。燃烧热非常低,火灭时绝对不会扩大延烧而形成二度火源。Teflon™的极限氧指数(LOI)为95%Teflon™PFA是为了改善FEP的耐热性而被研发出来的。它的连续最高使用温度为260℃,与PTFE相同,在高性能树脂中具有极高的可靠性。
铁氟龙™ PTFE 聚四氟乙烯

铁氟龙™ PTFE 聚四氟乙烯

连续最高使用温度:260℃极限氧指数(LOI):95%Teflon™PTFE是由科慕公司前身杜邦公司的Plunkett博士于1983年发明。Teflon™PTFE从发现至今虽已逾大半世纪,因其优异和独特的物性,成为许多树脂制品的基本原料。
钛白粉 Ti-Pure® R-102

钛白粉 Ti-Pure® R-102

色相:非常蓝遮盖强度:高熔融混合操作:优秀*Ti-Pure®R-102是一种采用氯化物工艺生产的金红石二氧化钛颜料,是一种精细干燥的白色粉末。

CONTACT联系我们

  • 地址深圳市福田区福中三路1006号诺德金融中心13F
  • 邮箱ruihaifa@ruihaifa.com
  • 电话0755-82542786
  • 传真0755-82542789

Mobile手机端

  • 瑞海发手机网站手机站
技术支持:牛商网(股票代码:830770) 百度统计 CNZZ深圳市瑞海发贸易有限公司 版权所有 备案号:粤ICP备12048012号    粤公网安备 44030402001371号
