收藏瑞海发 网站地图 联系瑞海发

欢迎光临瑞海发官方网站!

瑞海发 · 塑料王氟塑料注塑/挤出成型加工专家

全国咨询热线0755-82542786

美国科慕(原杜邦)精选代理商 - 瑞海发

咨询热线

0755-82542786

Ti-Pure® R-101

Ti-Pure® R-101

钛白粉 Ti-Pure® R-960

色相:乳黄色

遮盖强度:低

抗粉化性:极佳

Ti-Pure® R-960 是采用氯化法工艺生产的金红石型钛白粉颜料。此牌号是一种精细、干燥的白色粉末。

钛白粉 Ti-Pure® R-960
服务热线: 0755-82542786

产品介绍

 Ti-Pure® R-960
产品说明

Ti-Pure® R-960 是采用氯化法工艺生产的金红石型钛白粉颜料。此牌号是一种精细、干燥的白色粉末。

对于要求出色的抗粉化性、光泽度、着色强度和物理稳定性的户外塑料应用来说,它是一种理想的选择。


运输容器

R-960 金红石型钛白粉可以根据您的需要使用多种类型的包装:

50 磅多层纸质包装袋

25 公斤多层纸质包装袋

1 公吨(1000 公斤)柔性中间散装集装袋

物理性质

钛白粉,最低重量百分比 89
氧化铝,最高重量百分比 3.5
无定形二氧化硅,最高重量百分比 6.5
有机处理
比重 3.9
pH 7.4
最小电阻
(水性浆料),千欧姆- 厘米
4

一般性质

遮盖强度
色相 乳黄色
分散性:
塑化乙烯基
增塑剂
燥混合操作
熔融混合
良好
良好
良好
良好
抗粉化性 极佳

建议用途

Ti-Pure® R-960 主要是为户外颜色耐候性应用而设计的。R-960 的表面处理最大程度地减少了它与聚合物树脂和添加剂之间可能发生的反应,同时又能保留金红石型钛白粉所特有的高度紫外辐射保护。实际上,在需要着色的户外应用中,在实现同等紫外防护级别的前提下,遮盖强度较低的 R-960 最大程度地降低了总体着色成本。

对于塑料应用来说,金红石型钛白粉是一种有效的紫外辐射防护材料,因为它能大量吸收 380 纳米以下的辐射。在水和氧气存在的条件下,金红石型钛白粉可能会成为光降解助剂。Ti-Pure. R-960表面的硅涂层可以最大程度地降低这种光降解作用。附加的氧化铝处理改进了干燥散装运输性和分散性。

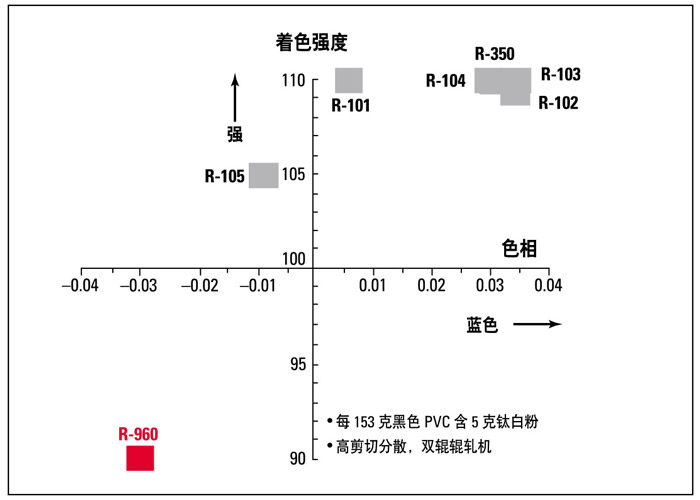

光学性质

光学性质

氙弧照射下聚丙烯的保光性

R-960 能提供最好的表面稳定性,同时又能提供有效的紫外辐射保护。以下两图表明,与 R-101 和 R-103 牌号相比,R-960 在塑料中的保光性更为出色。

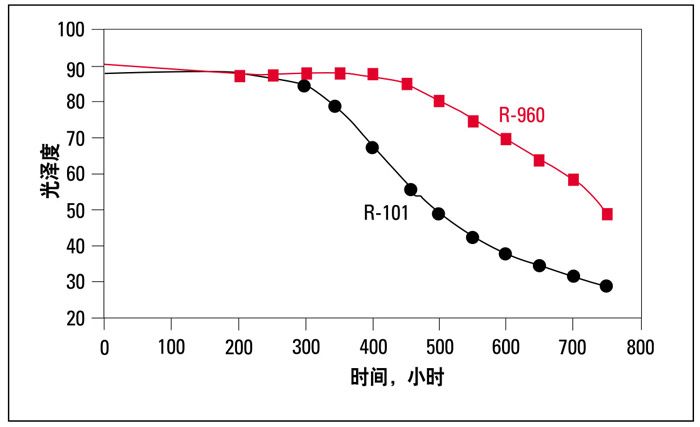

氙弧照射下聚丙烯的保光性

钛白粉重量比为 10%,模片

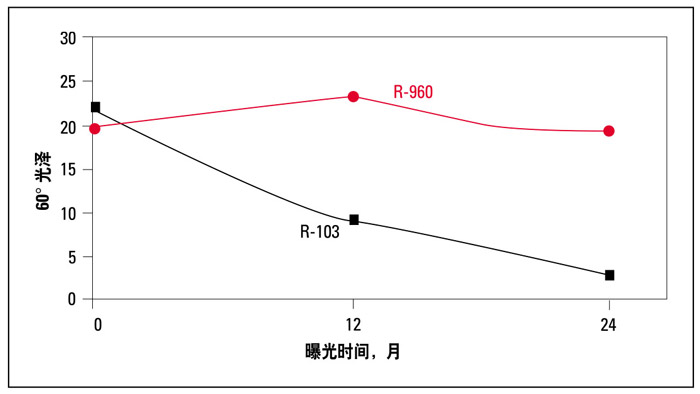

佛罗里达南部 45° 曝晒下 PVC 的保光性

佛罗里达南部 45° 曝晒下 PVC 的保光性

抗裂孔性与温度,Ti-PureR R-960

为了优化 R-960 的户外性能,采用了吸湿性表面处理。在钛白粉用量和温度很高的情况下,运输和存储过程中吸收的水分会影响薄膜完整性。如下图 所示,在薄膜应用中,必须认真评估 R-960 的适用性。对于要求低湿度的应用,建议使用 R-105。

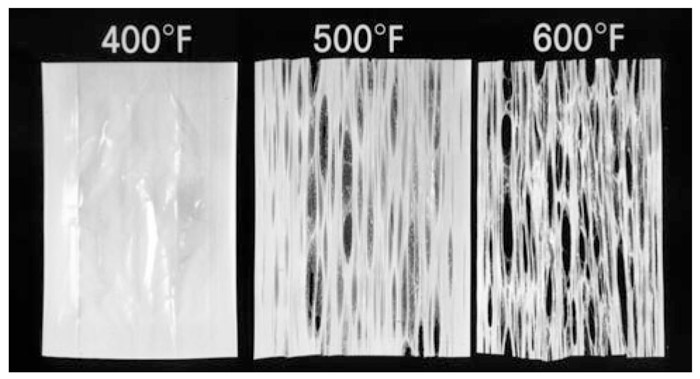

抗裂孔性与温度,Ti-PureR R-960

低密度聚乙烯中含 15% 钛白粉。在所示温度、1.5–2 密耳厚度的条件下挤出。

产品参数

制品 规格
R-101 R-102 R-103  R-104 R-105* R-350 R-960*
聚乙嫌/聚丙烯
注塑成型

吹塑成型

吹膜

淋膜

高温淋膜或挤出覆膜



户外耐候性产品*




液体着色剂




聚氯乙烯
室内用,硬质


户外用,粉化级


户外用,非粉化级




软质


塑溶胶


铅稳定体系



管材M


ABS

聚苯乙烯

聚碳酸酯

聚酰胺

聚酯

热固性材料(PES)

♦最佳牌号    •可用牌号

*牌号R-105和R-960是耐候性最高的牌号,推荐用于需要较长户外使用寿命的所有应用。

**R-101, R-102, R-103, R-104等牌号已获NSF国际认可,可以在塑料管材中使用。

专业生产线

专业生产线

荣誉证书

荣誉证书

热品推荐 / Hot product
铁氟龙™ FEP 聚全氟乙丙烯

铁氟龙™ FEP 聚全氟乙丙烯

连续最高使用温度:200℃极限氧指数(LOI):95%Teflon™FEP为四氟乙烯与六氟丙烯的共聚合产物,是一种可以熔融挤出成型的树脂,因其优越的加工性,使得Teflon™的用途增加,连续最高使用温度为200°C。成型法与PFA相同,使用熔融挤出成型、传递成型、模压成型等方法。
铁氟龙™ PFA 四氟乙烯-全氟乙烯基烷氧基醚共聚物

铁氟龙™ PFA 四氟乙烯-全氟乙烯基烷氧基醚共聚物

耐热性:耐热性基准-连续最高使用温度,PFA为260℃。阻燃性:Teflon™极限氧指数(LOI)为95%以上的难燃性材料。燃烧热非常低,火灭时绝对不会扩大延烧而形成二度火源。Teflon™的极限氧指数(LOI)为95%Teflon™PFA是为了改善FEP的耐热性而被研发出来的。它的连续最高使用温度为260℃,与PTFE相同,在高性能树脂中具有极高的可靠性。
铁氟龙™ PTFE 聚四氟乙烯

铁氟龙™ PTFE 聚四氟乙烯

连续最高使用温度:260℃极限氧指数(LOI):95%Teflon™PTFE是由科慕公司前身杜邦公司的Plunkett博士于1983年发明。Teflon™PTFE从发现至今虽已逾大半世纪,因其优异和独特的物性,成为许多树脂制品的基本原料。
钛白粉 Ti-Pure® R-102

钛白粉 Ti-Pure® R-102

色相:非常蓝遮盖强度:高熔融混合操作:优秀*Ti-Pure®R-102是一种采用氯化物工艺生产的金红石二氧化钛颜料,是一种精细干燥的白色粉末。

CONTACT联系我们

  • 地址深圳市福田区福中三路1006号诺德金融中心13F
  • 邮箱ruihaifa@ruihaifa.com
  • 电话0755-82542786
  • 传真0755-82542789

Mobile手机端

  • 瑞海发手机网站手机站
技术支持:牛商网(股票代码:830770) 百度统计 CNZZ深圳市瑞海发贸易有限公司 版权所有 备案号:粤ICP备12048012号    粤公网安备 44030402001371号
